数控相贯线切割机(又称管子相贯线切割机、管子切割机、切管器、相贯线切割机)是一种对60mm~600mm管径范围的钢管与有色金属管子的结合处相贯线孔、相贯线端部、弯头(虾米节)进行自动计算和切割的设备。这种数控相贯线切割机广泛运用于压力容器行业、海洋工程、石油化工、造船、冶金、电力等行业的管道结构件的切割加工。此类加工以往大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后繁复操作工艺。

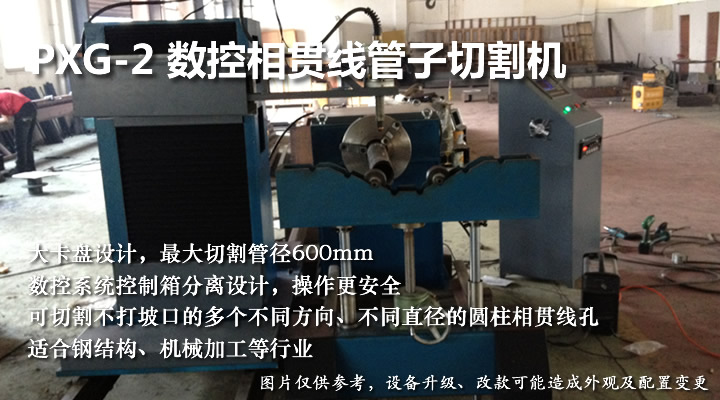

PXG-2型数控相贯线切割机能十分方便的切割加工此类工件,无需操作者计算、编程,只需输入管道相贯系统的管子半径、相交角度等参数,机器就能自动切割出管子的相贯线、相贯线孔以及焊接坡口,可以实现定角坡口、定点坡口、变角坡口切割,切割出来的相贯线能满足美国AWS标准。
PXG-2型数控相贯线切割机选用交大切割机数控系统,设计结构先进可靠,控制系统具有汉字界面以及图形与数据结合的人机对话功能,操作十分简单,适用于长期连续加工,运行控制稳定、可靠。软件设计了合理的切割引入引出线。确保切割面的工件质量。每次切割后的参数可保存为工艺文件,实现资料库管理。
数控相贯线切割机的切割方式可根据用户要求选择氧 - 乙炔气切割、氧 - 液化气切割或等离子切割。切割管径范围从60mm~600mm。
使用环境:
温度:-5-40 ℃; 湿度≤90%;电源:380V±5% 50Hz;(等离子需配压缩空气:8.3bar、15600升/小时)
技术规格:
编号 |
项 目 |
参 数 |
1 |
切割管径 |
卡盘式Φ=60-600mm(标配,管径可定制) |
2 |
火焰切割管壁厚度 |
δ1=6-50mm |
3 |
等离子切割管壁厚度 |
依所配等离子切割机切割能力而定 |
4 |
有效切割工件长度 |
L1=6000mm(导轨长8mm) |
5 |
要求工件椭圆度 |
≤1% |
6 |
切割速度 |
V=10-3000mm/min |
7 |
移动速度 |
V0=10-6000 mm/min |
8◇ |
割炬轴向摆动角度 |
α=±60°(等离子以不断弧为准) |
9◇ |
割炬径向摆动角度 |
β=±55°(等离子以不断弧为准) |
10 |
割炬升降 |
L2=150mm |
11 |
卡盘夹紧方式 |
手动 |
12 |
卡盘式托架形式 |
手动 |
13 |
卡盘式托架标配数量 |
2套 |
注:2、3项选一,壁厚小于12mm建议采用等离子方式;◇设备具有该运动轴才具备该参数。
切割机钢管传动形式:卡盘式
设备主要部件配置:
数控系统
|
上海交大相贯线切管专用系统 |
小车导轨 |
圆轨 |
滚轮架导轨 |
24Kg路轨 |
大车导轨 |
24Kg精磨路轨 |
驱动系统 |
日本松下伺服电机及驱动器 |
齿轮箱 |
精密行星减速器 |
电磁阀 |
台湾亚德克(火焰) |
调高系统 |
宏宇达弧压式自动调高系统(等离子),5轴无 |
继电器 |
德国施耐德 |
主要切割性能:
1 、主要切割形式分为骑座式和插入式。
2 、可切割的母管相贯线孔或支管相贯线端面为:
3、三轴相贯线切割机可切割的母管相贯线孔或支管相贯线端面为:
图形 |
相贯线 |
图形 |
相贯线 |
|
母管与支管斜交相贯 |
|
圆管与平面正交、斜交 |
|
母管与支管正交相贯 |
|
圆管对接(虾米弯)斜面切割 |
|
母管开正交、偏心矩形孔 |
|
支管与环外壁相贯 |
