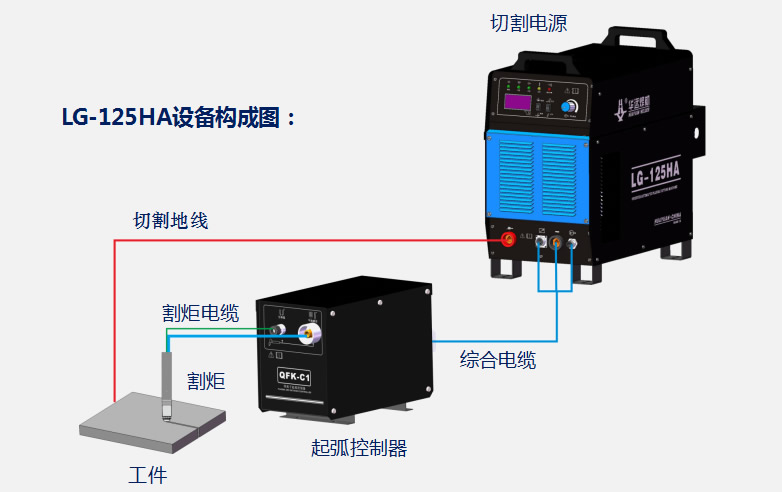

华远LG-125HA等离子切割机专为数控切割机机用设计,起弧器与电源分离设计,独有高频干扰降低技术,轻便的机身可安装在数控机床横梁上;环境温度40℃,切割电流125A,切割电压130V时达100%负载持续率,更适应重载工业,高强度作业。

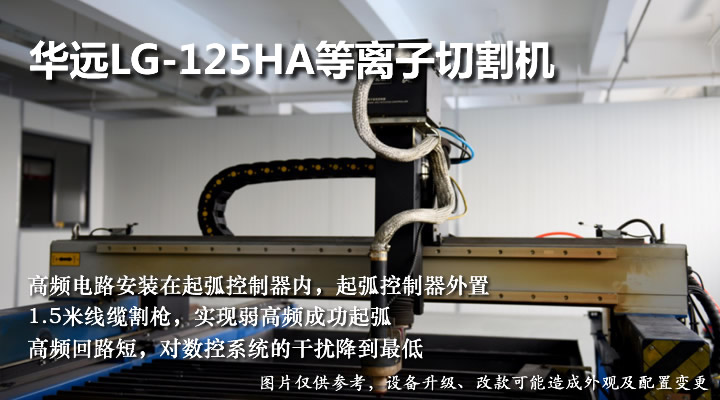

华远LG-200HA等离子切割机高频电路安装在起弧控制器内,起弧控制器外置,极大缩短割炬电缆长度(一般情况下只有1.6米),实现弱高频成功起弧;高频回路短,对数控系统的干扰降到很低,所以对系统的防干扰设计变得非常简单。
气体控制器与电源分离:
气体控制单元在起弧控制器内,气路更短,气压稳定,切割机质量更好。
连续导弧功能:
LG-200HA冷却液流量、温度检测功能,防止割枪意外损坏
高频干扰对数控系统的影响: 1、数控系统死机;2、屏幕闪烁;3、编码器通讯故障;4、数控机床行走紊乱
高频干扰对电网电压的影响:1、电网电压异常波动;2、电网频率波动
连续导弧功能可解决栅格板的切割。当生产工艺需要时,会切割如下图片所示零件,该机用等离子切割的连续导弧功能即可轻松实现。切割至缝隙时,等离子弧不会断弧,保持等离子弧6秒钟,当割炬移动至钢板边缘时继续切割,期间无需人为控制。
高负载持续率:
环境温度40℃,输出切割电流125A,输出切割电压130V时可达100%负载持续率,确保大电流、超负荷、长时间、不间断切割,也不会出现热保护,更适应重载工业,高强度作业。
切割电流缓升和气体开关控制技术:
先进的切割电流缓升技术,电源启动,起弧成功后,切割电流缓升至设定值,开始正常切割。
起弧成功后提供正常切割气体,切割完成后延时关闭。
两种技术措均有效地保护割枪配件,降低其消耗。
专为数控机床、机器人切割配套,体积小、重量轻,可安装于机床床身
优异的高频起弧控制技术和起弧器与电源分离结构,极大降低了高频对数控系统的干扰
气体控制器与电源分离:气路更短,气压稳定,切割质量更好
高负载持续率,适合重工业
切割电流缓升技术,降低割枪配件消耗
具有气体压力检测、指示功能
具有试气功能,便于调节气压
具有过热、过压、欠压、缺相自动保护功能
LG-65MA、125HA具有连续引导弧功能,适合切割栅格板
LG-200HA自带割炬冷却系统。进口大流量,高扬程水泵,大功率散热结构,极大降低割炬耗件用量
主要用于碳钢、合金钢、有色金属等金属材料的切割
广泛应用于广告、压力容器、水电、冶金、化工、航空航天、汽车、建筑、零件加工等涉及到金属切割的行业
项目名称
单位
型号
LG-65MA
LG-125HA
LG-200HA
输入电源
V/Hz
3~380±15% 50/60
额定输入容量
KVA
10
24.1
55.3
额定输入电流
A
15.3
36.7
83.2
额定输出电流电压
A/V
65/106
125/130
200/200
额定空载电压
V
300
320
360
额定负载持续率
-
60%(40℃)
100%(40℃)
100%(40℃)
效率
-
87%
90%
92%
功率因数
-
0.79
0.74
0.8
输出电流调节范围
A
30~65
30~125
40~200
弧压输出信号比例
-
1:1
引弧方式
-
非接触引弧
等离子气体
-
空气
空气
空气/氮气/氧气
保护气体
-
-
-
空气/氮气
供气压力
Mpa
0.3~0.6
0.4~0.6
0.4~0.6
质量切割能力(碳钢)
mm
12(850mm/min)
25(580mm/min)
32(500mm/min)
绝缘等级
-
F 级
电源冷却方式
-
风冷
外壳防护等级
-
IP21S
外形尺寸(长×宽×高)
mm
585×280×485
670×320×600
850×410×880
起弧控制器净重
Kg
2.5
4.5
9.3
电源净重
Kg
24
49
106
