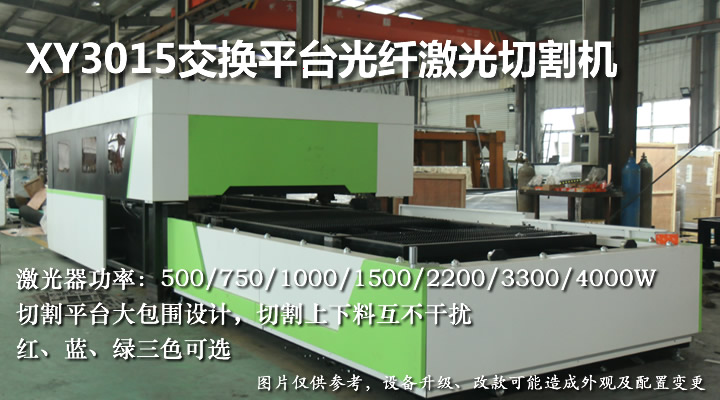

交换平台光纤激光切割机

双交换平台设计,节省上下料时间,提高加工效率,锐科300W-6000W功率光纤激光器可选;切割厚度根据所选激光器功率而定;适合机械加工、机械制造、钣金、精密制造等行业

微信扫一扫,立即咨询
微信联系咨询
您也可以点击二维码,在本站提交询价

  1. 详细信息

本机型拥有两个切割台面并且可以自动切换,在一个台面切割的同时,另一个台面可装卸板料工件,大大节省了上下料时间,在操作上提高工作效率,节约时间成本,在XY-3015系列光纤激光切割机基础上开发研制。激光器可选用武汉锐科300W-4000W各功率光纤激光器

核心配置
简 要 描 述 性 能
序号
主要部件 型号
数量
简要描述
1
XY中功率光纤激光切割机床 XY-3015-X
1台
采用A3碳钢方管无缝焊接,高精龙门刨铣钻精加工,床身钢性好
2
机械传动部件 X轴齿轮齿条
1套
采用台湾YYC品牌,研磨级齿轮齿条
3
机械传动部件 Y轴齿轮齿条(双驱)
2套
采用台湾YYC品牌,研磨级齿轮齿条
4
减速系统 日本新宝
3套
采用日本进口减速系统,匹配转速和传递转矩
5
机械传动部件 XY轴高速高精度导轨
3套
采用台湾善银品牌,精磨导轨,高速传动
6
X轴伺服电机(单驱) X轴伺服电机(单驱)750W
1套
采用日本松下伺服电机,高速传动,高惯量,响应性快
7
Y轴伺服电机(双驱) Y轴伺服电机(双驱)750W
2套
采用日本松下伺服电机,高速传动,高惯量,响应性快
8
Z轴伺服电机(垂直轴) Z轴伺服电机(垂直轴)400W
1套
采用日本松下伺服电机,高速传动,高惯量,响应性快
9
计算机系统 电脑
1套
采用国产品牌
10
光纤激光切割控制系统 国内知名品牌
1套
采用上海维宏运动控制软件,控制更稳定
11
运动控制系统 国内知名品牌 采用上海维宏运动控制软件,控制更稳定
12
激光器 RAYCUS-2000W
1套
武汉税科激光器,可选创鑫、飞博
13
润滑系统 自动供油润滑
1套
集中润滑装置,添加高温润滑油
14
专用冷却系统 恒温恒控水箱
1台
采用深圳鼎博光纤激光切割专用冷却系统
15
切割头 光纤激光切割专用
1套
采用意大利光纤激光专用切割头,进口镜片
16
气体控制 光纤激光切割专用
高压 高气量 高频 先导式 电磁阀
17
气动原件 光纤激光切割专用
台湾AIRTAC等气动元件
18
电器原件 光纤激光切割专用
核心选用法国施耐德等进口原件
19
物料小车 武汉朋信天下
方便落料清理
20
垫铁 武汉朋信天下
调整机床水平


光纤激光切割机主机


机床主机由床身、横梁、Z 轴装置、操作控制部分,气路水路等部分组成。

(1) 床身部分:
   床身采用整体焊接结构,经退火消除内应力后进行粗加工,经过二次振动时效处理后精加工而成,较好地解决了因焊接及加工而产生的应力,从而大大地提高了机床的稳定性,X、Y、Z 轴均采用日本进口伺服电机,配备高刚性精密减速机及高精度滚珠丝杆、高精度斜齿轮齿条、高精度直线导轨等高效传动机构,有效地确保了传动的精度;机床配有自动润滑装置,切割区域设有除尘排烟装置,切割区底部装有废料车,可定期拉出清理废料。

(2)横梁部分:

      横梁采用轻量化铸造结构,经退火消除内应力后进行粗加工,经过二次振动时效处理后精加工而成,较好地解决了因铸造及加工而产生的应力,从而大大地提高了机床的稳定性。

(3)Z 轴上下装置:
    Z 轴上下装置就是实现切割头的上下运动。Z轴装置中的电容传感器检测出切割嘴到板材表面的距离后,将信号反馈到控制系统,然后由控制系统控制Z 轴电机驱动切割头上下运动,从而控制了切割嘴与板材的距离不变,有效地确保切割质量。

(4)气路及水路系统:
    XY-3015光纤激光切割机的气路有两部分,一部分为提供给切割头的切割气体,可以使用清洁干燥的压缩空气、高纯氧气和高纯氮气。另一部分为设备运动辅助气体,全部都是清洁干燥的压缩空气。
    切割气体分为三种气体:氮气、氧气和空气,并且这三种气体可以通过人工自由选择。工作台中的辅助气体直接驱动气缸,利用除尘风机的高效洗尘能力实现除烟除尘。
    水路系统主要包括两部分:一部分是冷却水从冷水机组出来后,一路进入激光器,制冷空调循环后回到冷水机。一路进入激光切割头部分循环后回到冷水机。
切割头与随动部分
    切割头部分采用进口光纤激光专用切割头与电容非接触式的高度自动跟踪系统。根据光纤激光的物理特性,该切割头标配的5寸焦距的透镜可以用于不同厚度的板材切割,免去更换 不同聚焦镜的麻烦。也可根据客户板材需求更换合适的透镜。
全功能PC系统
     XY-3015光纤激光切割机采用自行研发PC控制系统,该系统基于Windows中英文操作界面,具有高可靠性、高性能、和网络化等特点,性价比高,操作简易,使用方便。
优越性能:
     技术和生产效率
    模块化结构
    集成化、智能化
    高速度、高精度
    人机界面
    全面诊断功能,快速查找故障
   拥有鑫宇激光专家切割工艺参数库,并且备有人性化的专家库参数界面,可在界面中实时修改激光切割工艺参数。
    以太网通讯接口可以与计算机直接通讯,传输零件程序文件。
    具有状态显示和当前位置的显示功能。
    硬盘存储空间500G,可直接从硬盘上调用加工程序,不受系统内存限制。
    远程诊断功能,数字化伺服系统。19″彩色液晶显示器。
操作系统优势:
    板材表面高度跟踪控制(随动功能)
    回退功能
    断点返回功能
    蛙跳功能
    共边切割等功能


售后服务:免费上门安装调试培训,机床1年质保,激光器2年质保,终身服务
