PXL-9型系列数控切割机属重型高配置龙门式数控切割机，火焰、等离子切割两用。其主要特点是跨度大，可以满足大型工件或大跨度切割要求，非常适合大型船厂、机械加工企业数控火焰或等离子切割需要。
横向跨度：6000mm；有效切割宽度5200mm；双火焰割炬自动调高或一火一等全自动调高；纵向切割可根据客户实际需要配置。标准纵向跨度8000mm，有效切割长度6000mm。

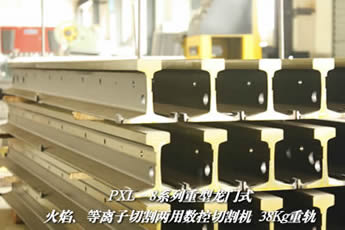

北京斯达特SH-2300或上海交大2300切割机数控系统；双边驱动；日本松下全数字化伺服；德国行星齿轮减速器；台湾直线导轨；电容自动调高系统二套，含自动点火；38Kg重轨精磨导轨；
该机型采用了双边驱动的传动方式，这样使得机器运行平稳、定位精度高、外形简洁美观，模块化设计使得机器零部件的互换性强，设备的功能扩展更为简便。用户可根据对工艺需求配置不同的切割方式如火焰单割炬、火焰双割炬、火焰直线三割炬、火焰单割炬+抽条机、火焰双割炬+抽条机和各种规格的等离子割炬等等。

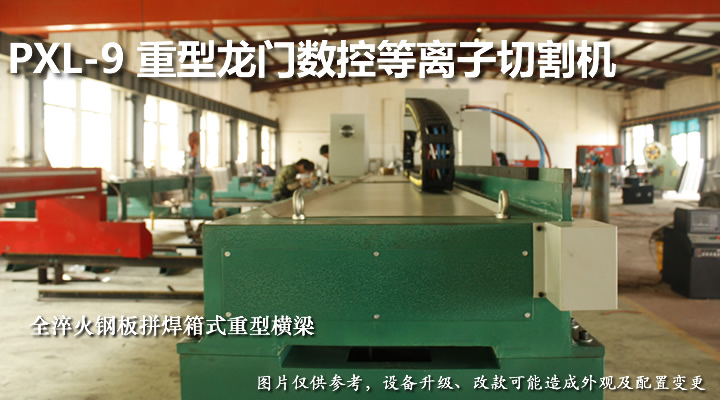

PXL-9型是一种电脑控制、精密机械传动、氧和燃气(丙烷或乙炔)切割三者技术相结合的高效率、高精度、高可靠性的热切割设备。该系列数控切割机整体外形美观，结构合理。横梁机架采用箱式焊接结构，经振动失效处理以消除焊接过程中产生的应力，具有刚性好、精度高、惯性小、工作平稳的特点。机械传动系统采用精密滚动轴承和7级精度的齿轮齿条传动。齿轮箱采用精密行星齿轮减速器，机械结构增设了自动补偿齿隙装置，使之能做到无齿隙传动，保证了切割机良好的使用性能和精度。整机定位精度、重复精度达到JB/T5102-1999标准，切割质量达到JB/T10045.3-1999、JB/T10045.4-1999标准.
PXL-9型采用双边伺服驱动，运行稳定，配置好，工作效率高，可用于各种异形碳钢、锰钢、不锈钢等金属材料的大、中、小型板材下料。可完成异型板材的多种切割方式，还可根据用户要求配置多把割炬，另可选配电容或等离子自动调高系统。

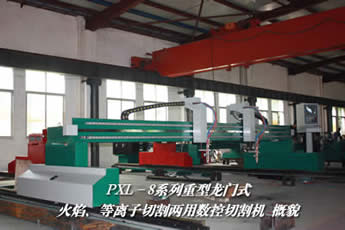

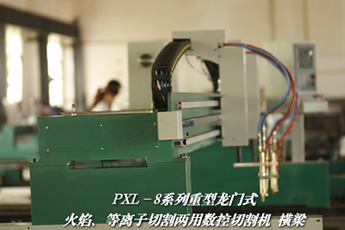

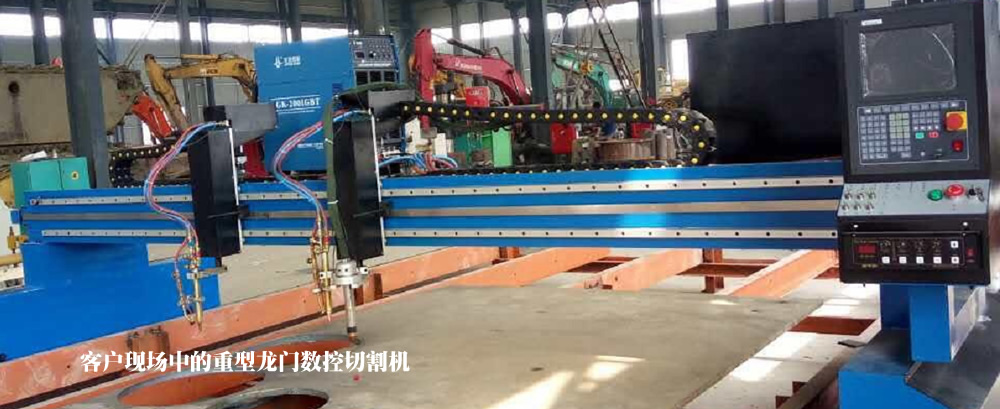

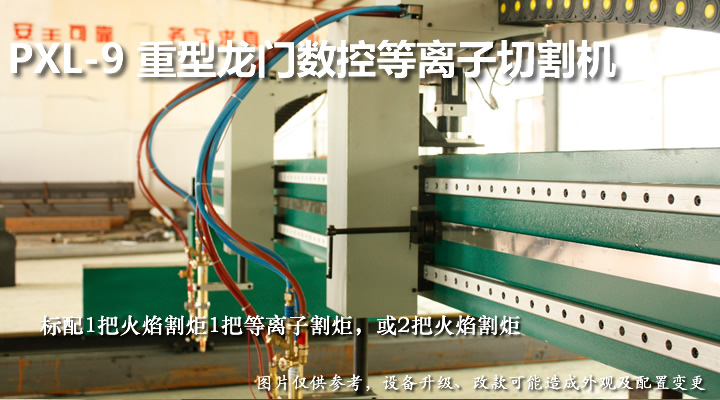

实物图片：
基本配置
项 目
数量
单位
说 明
1
主机PXL-9
1
台
武汉朋信天下
2
驱动方式
双边驱动
3
机床跨距
6000
㎜
有效切割宽度5200（单割炬时）
4
机床导轨长度
12000
㎜
有效切割长度10000，可根据需要增加导轨
5
驱动系统
3
套
日本松下全数字化伺服电机
6
减速器
3
台
德国精密减速器
7
数控系统
1
套
中美合资北京斯达特系统SH-2200；或者按客户实际需要更换为海宝数控系统或其他系统
8
横向气路电缆传动
2
套
重型工程拖链
9
横向导轨
2
根
直线导轨，台湾进口
10
纵向导轨
6（合计：12M）
2M/根
经精密加工U71Mn38kg级重型钢轨
11
数控割炬移动体
2
组
武汉朋信天下
12
弧压式自动调高
1
套
宏宇达调高（等离子自动调高）；或根据实际电源配置选用飞马特或海宝调高
13
电容式自动调高
1
套
海斯科技（火焰自动调高）
14
自动点火装置
1
组
无锡
15
回火器
4
个
无锡
16
分流排
1
套
武汉朋信天下
17
汇流排
套
5+3汇流排（根据需要配置）
18
直条割矩
把
武汉朋信天下（根据需要配置）
19
等离子电源
1
台
可根据客户需要配置或自行配置
20
切割方式
乙炔或丙烷+氧气或等离子 切割
21
套料软件
1
套
Fastcam标准版
机器主要技术性能指标：
|
序 号 |
项 目 |
可达指标 |
|
|
1 |
有效切割宽度（㎜） |
5200 |
|
|
2 |
有效切割长度（㎜） |
10000 |
|
|
3 |
火焰切割厚度（㎜） |
碳钢:边缘切割≤200；穿孔切割≤60 |
|
|
4 |
割炬升降行程（㎜） |
1-120 |
|
|
5 |
切割速度（mm/min） |
具体详见附件1《火焰切割技术参考表》 |
|
|
6 |
整机运行速度（mm/min） |
50-6000mm/min |
|
|
7 |
设定速度误差（％） |
≤±5％ |
|
|
8 |
自动调高精度（mm） |
≤±1.0mm |
|
|
9 |
纵向直线精度 |
±0.5mm/10m |
|
|
10 |
直线重复精度 |
±0.5mm/10m |
|
|
11 |
整机综合精度 （以右综合图形为准）边长(四边)1000╳1000 划线速度500-800mm/min |
|
|
| 12 | 导轨安装精度 |
1).导轨侧面直线度：0.5mm/10000mm 2).导轨纵向轨面与水平面平行度：±0.5mm/10000mm |
|
|
13 |
交点偏移 |
1.0㎜ |
A）设备整机定位精度、重复精度:符合JB/T5102-1999标准 B）切割尺寸精度、切面质量:符合JB/T10045.3-1999标准 |
|
14 |
直线度 |
0.5㎜ |
|
|
15 |
圆 度 |
1.0㎜ |
|
|
16 |
对角线差 |
1.0㎜ |
|
|
17 |
重复定位精度 |
0.5㎜ |
|
|
18 |
机器划线精度 |
≤0.5mm |
|
|
19 |
切割表面质量（粗糙度） （选δ=25板材） |
Rz(um)=70+1.2a 目测：粗糙度12.5 |
|
