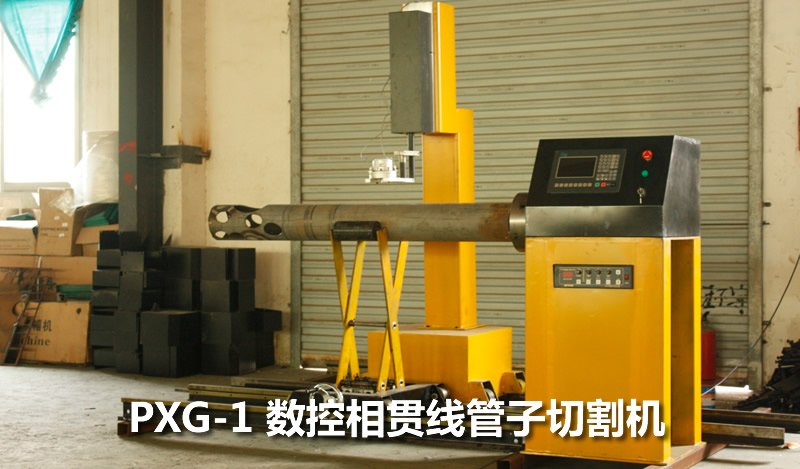

PXG-1数控相贯线切割机,又称圆管管子切割机,属于3轴2联动相贯线切割机,因为割炬运动于垂直与管子的方向,不能偏摆,在切割过程中,割炬始终垂直于钢管表面,因而切割面也始终垂直于管壁。当管壁厚度较小,对焊接坡口要求不高时,可采用本机型3轴2联动相贯线切割机。
该机型系统选用成熟稳定的上海交大相贯线切管专用系统,该系统高可靠设计,具有抗等离子干扰,防雷击,浪涌的能力。实用的火焰/等离子切割工艺,等离子加工时,自动完成拐角速度控制, 割缝补偿,断点恢复,自动断电恢复功能,回退,选段,选穿孔点加工,适用于厚板的外延穿孔,任选穿孔点等功能,方便用户的操控;
卡盘选用松下伺服驱动电机,运动系统选用精密行星减速器, 齿轮、齿条传动这样使得机器运行平稳、定位精度高、外形简洁美观,模块化设计使得机器零部件的互换性强,设备的功能扩展更为简便。用户可根据对工艺需求配置不同的切割方式如火焰割炬、等离子割炬等等。

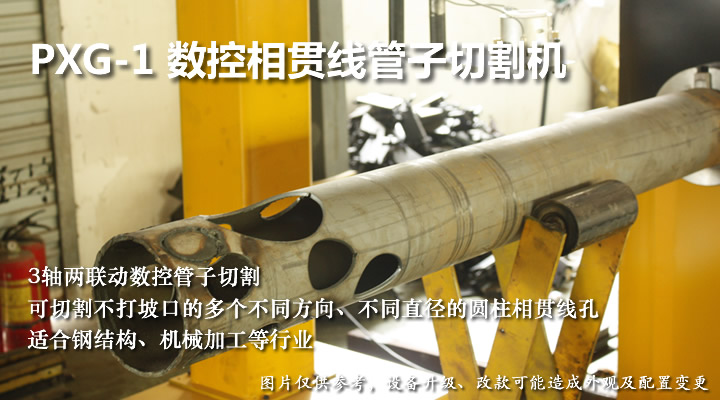

1、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔,满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件。
主要切割性能:
图形
相贯线
图形
相贯线
母管与支管斜交相贯
圆管与平面正交、斜交
母管与支管正交相贯
圆管对接(虾米弯)斜面切割
母管开正交、偏心矩形孔
支管与环外壁相贯
2、能在支管端部切割圆柱相贯线端头,满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。
3、能在圆管端部切割斜截端面。
4、能在圆管上切割焊接弯头,“虾米节”两端斜截断面。
5、能切割与环形主管相交的支管相贯线端头。
6、能切割变角度坡口面。
7、能在圆管上切割方孔、腰形孔。
8、能进行钢管截断。
1 、主要切割形式分为骑座式和插入式。
2 、可切割的母管相贯线孔或支管相贯线端面为:
3、三轴相贯线切割机可切割的母管相贯线孔或支管相贯线端面为:
(照片为同径相贯)
机械部分配置
1、切割机主机导轨长度 3000mm(可3米/节加长)
2、相贯线部件导轨长度 3000mm(可3米/节加长)
3、数控火焰割炬 1套
4、自动点火 1套
5、气路管带装置 1套
6、纵向驱动方式 齿轮齿条
7、管路传动方式 横向拖链
8、火焰切割气体 氧、乙炔(或氧、丙烷)
9、等离子 可选配弧压等离子调高及达到切割壁厚的等离子电源
切割范围
1、Max有效切割直径 300mm
2、Min有效切割直径 60mm
切割指标
3、数控火焰切割壁厚 6-180mm
4、数控等离子切割壁厚 根据等离子电源决定
机器性能
5、割炬升降距离 230mm
6、整机运行速度 0-3500mm/min
7、设定速度误差 ≤±5%
