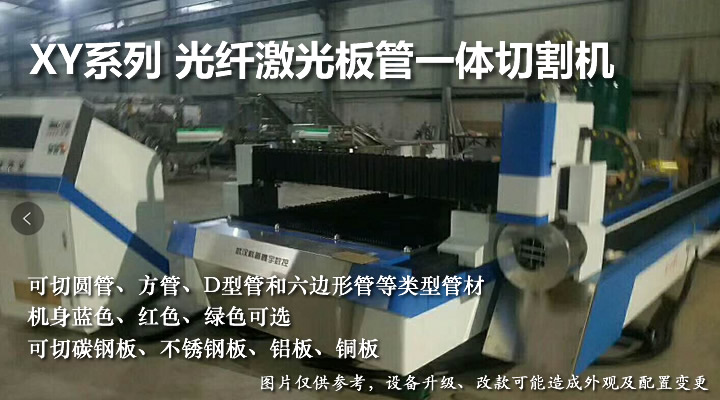

板管一体光纤激光切割机

板管一体光纤激光切割设备,满足金属管材的相贯线切割以及钢板的异形切割下料,可切割方管、圆管、矩形管、D型管和六边形管等管材,配锐科光纤激光器,切割管壁厚度以所配激光器功率而定

微信扫一扫,立即咨询
微信联系咨询
您也可以点击二维码,在本站提交询价

  1. 详细信息

XY系列板管一体光纤激光切割机是为满足客户金属管材的相贯线切割以及钢板的异形切割下料设计的板管一体光纤激光切割设备,在XY系列各型号光纤激光切割机基础上,将相贯线切割专用部件,配置到激光切割机工作台的侧面,来完成管材的相贯线与平面金属板材的互换切割。其特点:当批量不大时实现一机多用(金属管材及金属板材的激光切割),从而得到一机两用、减少了设备数量的投入和场地面积的占用。有效切割范围:以所定基础机型为准,切割能力以所定基础机型所配光纤激光器功率而定。

建议切割3mm以下壁厚的钢管。有简短圆管及方管切割视频,可以联系我们索取观看。

采用具有国际先进技术的武汉锐科激光公司高功率光纤激光器,可选配创鑫、飞博同级别光纤激光器,配备进口高精密齿轮齿条与直线导轨等高效传动机构,通过先进的PC独立数控系统,集合而成的精密数控光纤激光切割机,是集激光切割、精密机械、数控技术等学科于一体的高新技术产品,该机动态性能好,伺服响应快,配以中功率光纤激光器,实现较高的切割效率。主要用于碳钢板、不锈钢板、铝合金等金属材料的切割和成形是金属材料加工行业的切割机型。


主要技术指标
激光功率 以所定基础机型所配激光器为准
能量不稳定度 ≤2%
加速度 0.6g
空跑速度 60 m/min
连续工作时间 24小时
切割幅面

(6000mm*2000mm)×220mm/160mm/110mm

板材切割幅面以所定基础机型为准

切管直径  圆管直径或方管对角线径(220mm/160mm/110mm
切管长度

6米(3000mm/4000mm/6000mm)

以所定基础机型长度为准

工作台机械精度 ±0.03mm
重复定位精度 ±0.02mm
供电 两相交流220±5%,50Hz±1%


锐科光纤激光器具有更高的电光转换效率、更好的光束质量、更少的维护成本、维护成本低等特点。锐科激光先后研制出我国首台25W 脉冲光纤激光器产品,首台100W、1000W、4000W、6000W 和10000W 连续光纤激光器产品并形成批量化生产。技术研发实力在国内同行业中保持较高水平,在国内外具有较高的行业知名度,多项产品荣获科技部“国家重点新产品”称号。可根据客户需要更换为创鑫光纤激光器。

序号 主要部件 简要描述 备注
1 激光器 以所定基础机型激光器功率而定 武汉锐科
2 激光切割头 BT210 上海嘉强
3 专用冷水机 双温双控 武汉汉立
4 机床床身管焊接 板材机床,机身以所定基础机型而定
5 Z轴精密丝杆
6 X、Y轴齿轮齿条 台湾YYC
7 导轨 台湾上银
8 X轴伺服单元

750W*1瓦伺服

日本松下
9 Y轴双驱伺服单元 750W*2瓦伺服 日本松下
10 Z轴伺服单元 400W*1伺服 日本松下
12 A轴双驱旋转伺服单元 750W*2瓦伺服 日本松下
13
管子进料轴
750W*1瓦伺服
日本松下
14 减速机 日本星宝 6套
15 切割软件 柏楚系统(三维)
16 管材机床身 6米行程管材机,以所定基础机型长度而定

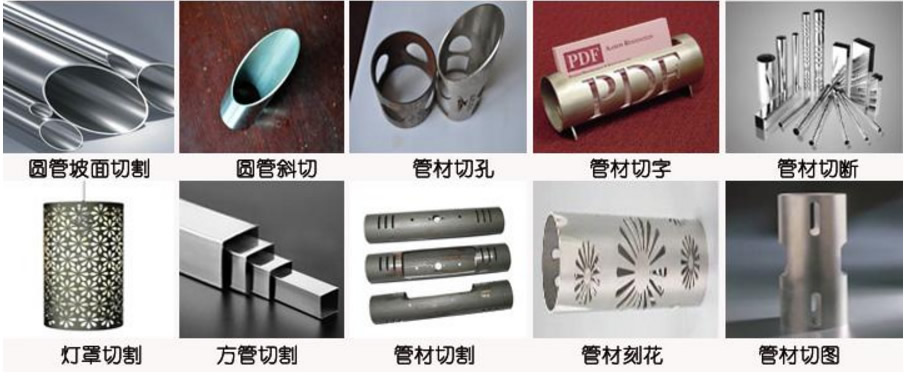

管子切割主要切割性能
1 、主要切割形式分为骑座式和插入式。
2 、可切割的母管相贯线孔或支管相贯线端面为:
3、三轴(不可打坡口)相贯线切割机可切割的母管相贯线孔或支管相贯线端面为:

图形

相贯线

图形

相贯线



母管与支管斜交相贯



圆管与平面正交、斜交



母管与支管正交相贯
(照片为同径相贯)



圆管对接(虾米弯)斜面切割



母管开正交、偏心矩形孔



支管与环外壁相贯


光纤激光器的优势:

XY系列光纤激光切割机采用武汉锐科光纤激光器工业应用的新型先进光纤激光器。代表着激光器发展的潮流,广泛应用于各种板材乃至有色金属的高质量高速度加工。
光纤激光器独特优点:
 ①电光转换效率高达30%;
 ②极其出色的脉冲功率/能量稳定性;
 ③寿命长,精度高,泵浦源使用寿命>10 万小时
 ④速度更快,效果更好;
 ⑤光束质量优化于应用;
 ⑥紧凑型结构设计;
 ⑦低成本紧凑解决方案,以半导体光纤作激光发生介质,无需激光发生气体,绿色环保;
 ⑧体积小,重量轻,免维护。


光纤激光切割机主机
机床主机由床身、横梁、Z 轴装置、操作控制部分,气路水路等部分组成。

(1) 床身部分:
   床身采用整体焊接结构,经退火消除内应力后进行粗加工,经过二次振动时效处理后精加工而成,较好地解决了因焊接及加工而产生的应力,从而大大地提高了机床的稳定性,X、Y、Z 轴均采用日本进口伺服电机,配备高刚性精密减速机及高精度滚珠丝杆、高精度斜齿轮齿条、高精度直线导轨等高效传动机构,有效地确保了传动的精度;机床配有自动润滑装置,切割区域设有除尘排烟装置,切割区底部装有废料车,可定期拉出清理废料。

(2)横梁部分:

      横梁采用轻量化铸造结构,经退火消除内应力后进行粗加工,经过二次振动时效处理后精加工而成,较好地解决了因铸造及加工而产生的应力,从而大大地提高了机床的稳定性。

(3)Z 轴上下装置:
    Z 轴上下装置就是实现切割头的上下运动。Z轴装置中的电容传感器检测出切割嘴到板材表面的距离后,将信号反馈�**刂葡低常缓笥煽刂葡低晨刂芞 轴电机驱动切割头上下运动,从而控制了切割嘴与板材的距离不变,有效地确保切割质量。
(4)气路及水路系统:
    XY-3015光纤激光切割机的气路有两部分,一部分为提供给切割头的切割气体,可以使用清洁干燥的压缩空气、高纯氧气和高纯氮气。另一部分为设备运动辅助气体,全部都是清洁干燥的压缩空气。
    切割气体分为三种气体:氮气、氧气和空气,并且这三种气体可以通过人工自由选择。工作台中的辅助气体直接驱动气缸,利用除尘风机的高效洗尘能力实现除烟除尘。
    水路系统主要包括两部分:一部分是冷却水从冷水机组出来后,一路进入激光器,制冷空调循环后回到冷水机。一路进入激光切割头部分循环后回到冷水机。
切割头与随动部分
    切割头部分采用进口光纤激光专用切割头与电容非接触式的高度自动跟踪系统。根据光纤激光的物理特性,该切割头标配的5寸焦距的透镜可以用于不同厚度的板材切割,免去更换 不同聚焦镜的麻烦。也可根据客户板材需求更换合适的透镜。
全功能PC系统
     XY-3015光纤激光切割机采用自行研发PC控制系统,该系统基于Windows中英文操作界面,具有高可靠性、高性能、和网络化等特点,性价比高,操作简易,使用方便。
优越性能:
    一流的技术和生产效率
    模块化结构
    集成化、智能化
    高速度、高精度
    人机界面
    全面诊断功能,快速查找故障
   拥有鑫宇激光专家切割工艺参数库,并且备有人性化的专家库参数界面,可在界面中实时修改激光切割工艺参数。
    以太网通讯接口可以与计算机直接通讯,传输零件程序文件。
    具有状态显示和当前位置的显示功能。
    硬盘存储空间500G,可直接从硬盘上调用加工程序,不受系统内存限制。
    远程诊断功能,数字化伺服系统。19″彩色液晶显示器。
操作系统优势:
    板材表面高度跟踪控制(随动功能)
    回退功能
    断点返回功能
    蛙跳功能
    共边切割等功能
